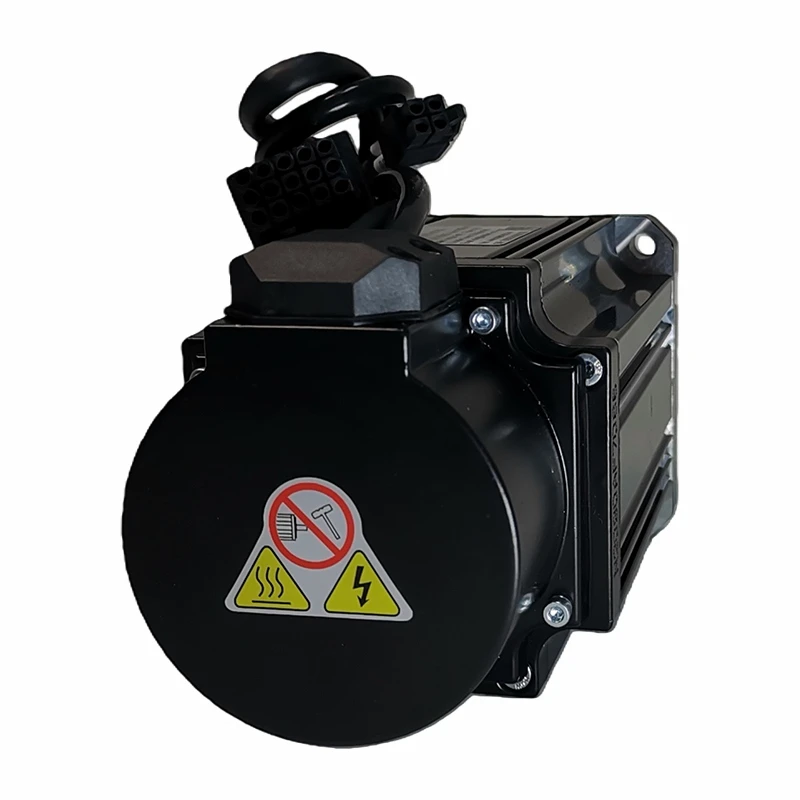

90mm Frame 2500PPR Rezolisyon Optical Encoder AC Servo motè
Fich done motè:
|
Modèl |
90ST-M02430 |
90ST-M03520 |
90ST-M04025 |
||||||||||||||||||
|
Chofè matche |
K1AS08AA |
K1AS08AA |
K1AS08AA |
||||||||||||||||||
|
Pouvwa nominal (KW) |
0.75 |
0.73 |
1 |
||||||||||||||||||
|
vòltaj nominal (V) |
220 |
220 |
220 |
||||||||||||||||||
|
Kouran nominal (A) |
3 |
3 |
4 |
||||||||||||||||||
|
Vitès nominal (rpm) |
3000 |
2000 |
2500 |
||||||||||||||||||
|
Kenbe koupl (nm) |
2.4 |
3.5 |
4 |
||||||||||||||||||
|
Pik koupl (nm) |
7.1 |
10.4 |
12 |
||||||||||||||||||
|
Konstan vòltaj (v / 1000 * rpm) |
51 |
67 |
60 |
||||||||||||||||||
|
Koefisyan koupl (Nm/A) |
0.8 |
1.2 |
1 |
||||||||||||||||||
|
Inèsi rotor (Kg.m2) |
2.45x10-4 |
3.4x10-4 |
3.7x10-4 |
||||||||||||||||||
|
Liy-Liy Rezistans(Q) |
3.2 |
4.06 |
2.69 |
||||||||||||||||||
|
Liy-Liy Inductance(mH) |
7 |
9.7 |
6.21 |
||||||||||||||||||
|
Tan elektrik -konstan (Ms) |
2.2 |
2.39 |
2.3 |
||||||||||||||||||
|
Pwa (Kg) |
3.1 |
3.9 |
4.2 |
||||||||||||||||||
|
Nimewo liy enkodeur (PPR) |
2500 |
||||||||||||||||||||
|
Klas izolasyon |
Klas B |
||||||||||||||||||||
|
Klas sekirite |
IP65 |
||||||||||||||||||||
|
Sèvi ak anviwònman |
Tanperati: -20^0〜+40 degre Imidite Anba 90%RH Pa gen dewing |
||||||||||||||||||||
|
Plòg pouvwa motè |
Fil plon |
U (Wouj) |
V (Jòn) |
W (Ble) |
PE (Jòn/Vèt) |
||||||||||||||||
|
Plòg No. |
1 |
2 |
3 |
4 |
|||||||||||||||||
|
Plòg ankode |
Fil plon |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|||||
|
Plòg No |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
||||||
Avantaj:

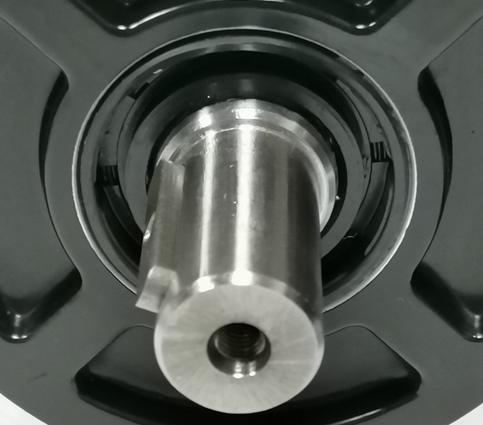

1.90mm Flange 2500PPR encoder Servo Motor adopte sele lwil oliv, konsepsyon ki enpèmeyab.

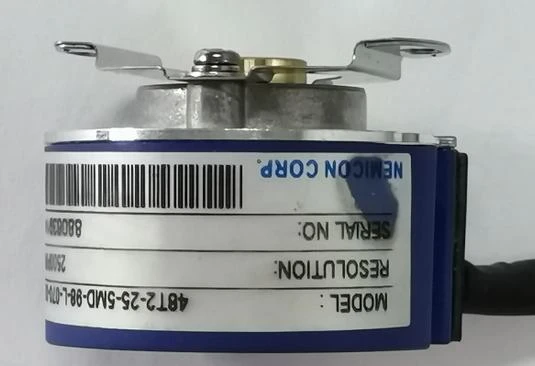

2.90 milimèt bride 2500PPR encoder Servo motè adapte Japon NEMICON/TAMAGAWA rotary encoder.

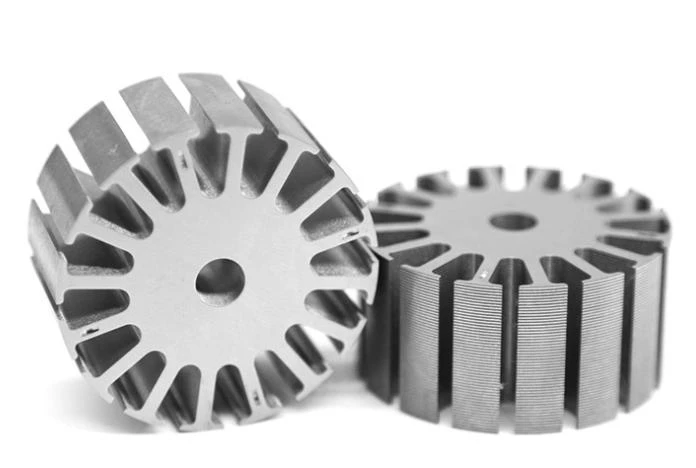

3. 90mm Flange 2500PPR encoder Servo Motor itilize kalite siperyè leman pèmanan Silisyòm asye moso
Enstalasyon:
1.Enstalasyon / demonte konpozan makonnen nan fen arbr motè a, pa frape arbr difisil yo anpeche lòt bò a nan encoder arbr motè te frape soti move.
|
Modèl |
L San Fren |
L Avèk fren pèmanan |
L Avèk fren elektwomayetik |
||
|
90ST-M02430 |
150 |
207 |
198 |
||
|
90ST-M03520 |
172 |
229 |
220 |
||
|
90ST-M04025 |
182 |
239 |
230 |
||
|
Kab pou opsyon |
(Kab batman kè) Kontwolè a chofè |
3-10M pou opsyon |
|||
|
(Encoder kab) Encoder pou chofè |
3-10M pou opsyon |
||||
|
(Kab pouvwa) Motè a chofè |
|||||
Aplikasyon:
90mm Flange 2500PPR encoder Servo Motor adopte Japonè NEMICON ankode optik, Li prezante pwodiksyon koupl ki estab ak kapasite surcharge 3times. Lè yo asosye ak kondui servo seri K1 konpayi nou an, li ka itilize koneksyon siyal batman -direksyon pou konpatib ak a vas majorite de contrôleur mouvman ak PLC. Avèk repons rapid pozisyon ak gwo presizyon, li se lajman ki itilize nan endistri tankou zouti machin CNC, ekipman anbalaj, elektwonik 3C, fotovoltaik ak fabrikasyon batri ityòm.
